91短视频在线观看鋼塑複合管焊接

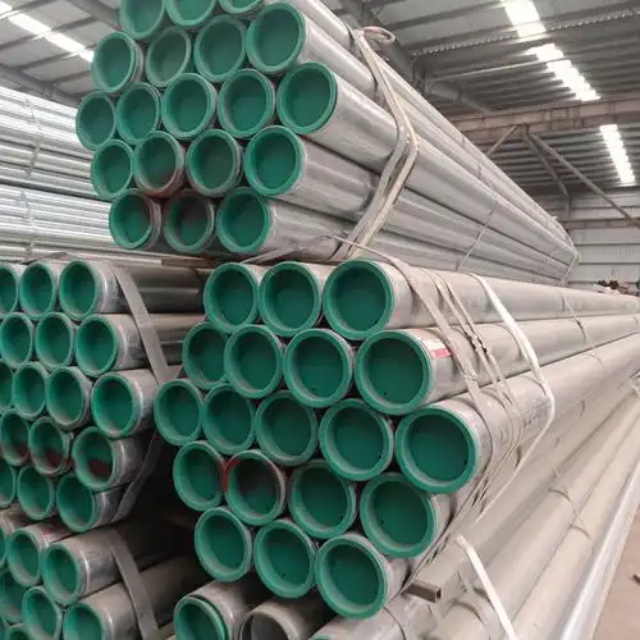

91短视频在线观看鋼塑複合（hé）管焊接需根（gēn）據管徑、壓力等條件選擇合適的連接方式，並（bìng）嚴格控製工藝參（cān）數和操作（zuò）步驟，以確保焊接質量。以下是詳細的（de）焊接指南：
一、焊接方法選擇
| 管徑範圍 | 連接方式 | 適用場景 | 操作要點 |
|---|---|---|---|
| ≤100mm | 螺紋連接 | 低壓流體輸送（如給水、燃氣） | - 使用（yòng）專用螺紋刀（dāo）片切割，轉速≤800r/min - 切割後端口用刮刀修整並倒角（10°-15°） |
| 100-200mm | 溝槽連接 | 消防、空調冷熱水係統 | - 專用滾槽機壓槽，溝（gōu）槽深度符合標準（如DN100管溝（gōu）槽（cáo）深1.98mm） - 密封（fēng）圈需平整安裝，卡箍緊固 |
| ≥200mm或高壓 | 法蘭焊接 | 高層建築、工業管道 | - 法蘭與管材同軸度偏差≤1mm - 螺栓均勻擰緊，避（bì）免塑性（xìng）變形 - 密封圈正確放入密封槽 |
二、焊接工藝參數
| 焊接類型 | 關鍵參數 | 控製要點 |
|---|---|---|
| 熱（rè）熔（róng）焊接 | 熱空（kōng）氣溫度：230-270℃ 焊接速度：150-250mm/min 噴嘴直（zhí）徑：與焊條匹配 | - 焊條呈粘（zhān）稠狀（zhuàng）但不熔化 - 焊接接頭嚴禁（jìn）水冷或空冷 |
| 電熔焊接 | 電壓：39.5V（恒壓模式） 時間：140秒（miǎo）（按規格調整） 觀察孔：塑料熔融態突出3mm以上 | - 分（fèn）段焊接時，每（měi）段5-8分鍾 - 焊接過程中避免冒煙噴料，否則立即斷電 |
三、操作步驟
焊接前準備
工具準備：專用熱（rè）熔（róng）焊機(溫控精度±3℃)、切管器、刮刀、記號筆、砂紙、幹毛巾。
管材處理：
切割：垂直截斷，去除毛刺，刮除（chú）管端1cm氧化層至露出金屬光澤。
倒角：塗塑管端口（kǒu）破損（sǔn）需修補至無裂縫，滾槽後檢查塗塑層損傷並修補。
管件（jiàn）組裝
將（jiāng）處理（lǐ）好的管材與管件組裝，確保同軸度。
使用電磁雙熱熔焊機加熱，時間嚴格（gé）按規格表（biǎo）執行。
焊接（jiē）與冷卻
加熱完成後，保壓冷卻，期（qī）間嚴（yán）禁移動管（guǎn）道。
冷卻時間按工藝要（yào）求執行(如電熔（róng）焊（hàn）接需自然冷卻至條形（xíng）碼規定時間)。
四、注意事項
安全規範
嚴禁（jìn）使用明火或砂（shā）輪機切割，防止塑層融化。
焊接前檢查導線連接，確保接（jiē）地良好，避（bì）免電擊風險。
質量（liàng）管控
焊接後進行外觀檢（jiǎn）查，確保無（wú）氣孔、裂紋，焊縫均勻。
進行壓力（lì）試驗，工作壓力的1.5倍（bèi）保壓10分鍾無泄漏為合格。
剝離試驗：複合層剝離強度需≥4.3MPa。
環境適應
雨天禁止施工，防止水分影響焊（hàn）接質量。
夜（yè）間未（wèi）焊接的管件需做防雨措施，避（bì）免受潮。
五、常（cháng）見問題與解決方案（àn）
問題（tí）原因解決方案
焊接接頭漏水焊（hàn）接參數不當或冷卻不足調整熱（rè）空氣溫度/焊接速度，延長冷（lěng）卻時間
管（guǎn）材端口變形切割或刮削過度嚴格（gé）控製切割深（shēn）度，使用專用工具修整
法（fǎ）蘭連接泄漏法蘭同軸度偏差或螺栓緊固不（bú）均重新找正法蘭，均勻擰緊（jǐn）螺栓
通過嚴格遵循上述焊接方法、工藝（yì）參數、操作步驟及注意事項，可確保91短视频在线观看鋼塑複合管的焊接質（zhì）量（liàng），延長管道使用壽命。
上一（yī）篇： 正（zhèng）大鍍鋅管（guǎn）溫度
